摘要：OFDR分布式光频域反射技术具有光纤传感器体积小、重量轻、测试精度高的特性，能够精准捕捉结构各位置的微小应变或温度变化。三维重构软件可作为连接数据与实际应用的结构——通过颜色映射将数据直观呈现在三维模型上，让结构缺陷位置、应变分布等信息一目了然，为实时监测和精准决策提供了可视化支撑。

　　OFDR分布式光频域反射技术具有光纤传感器体积小、重量轻、测试Kaiyun官方网站精度高的特性，能够精准捕捉结构各位置的微小应变或温度变化。三维重构软件可作为连接数据与实际应用的结构——通过颜色映射将数据直观呈现在三维模型上，让结构缺陷位置、应变分布等信息一目了然，为实时监测和精准决策提供了可视化支撑。

　　软件支持两种数据处理模式：通过TCP协议接收实时数据，或导入txt格式文件进行回放分析。在模型兼容性上，可直接导入wrl格式3D模型，导入后能通过鼠标交互获取任意位置坐标，为后续传感点布设奠定基础。

　　软件提供五种线型(直线、弧形、螺旋、圆、圆柱)，可根据现场光纤实际布设情况选择，确保传感点位置与物理光纤完全匹配：

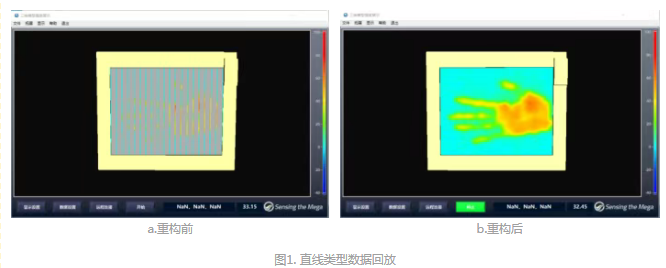

　　直线：适用于光纤呈直线布设的场景，既可以将应变值直接映射到模型(图1a)，也能重构为面状显示(图1b)，增强数据的空间关联性。

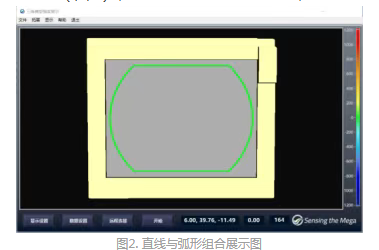

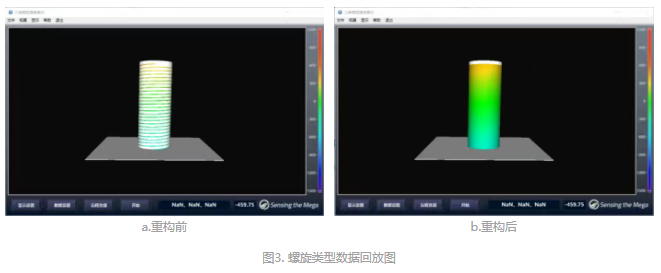

　　螺旋：图3为螺旋类型数据回放图。针对螺旋状光纤，能精准还原其应变分布。

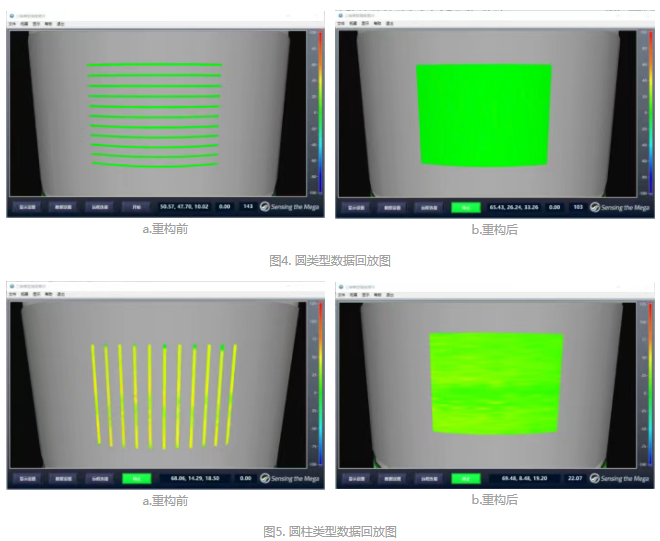

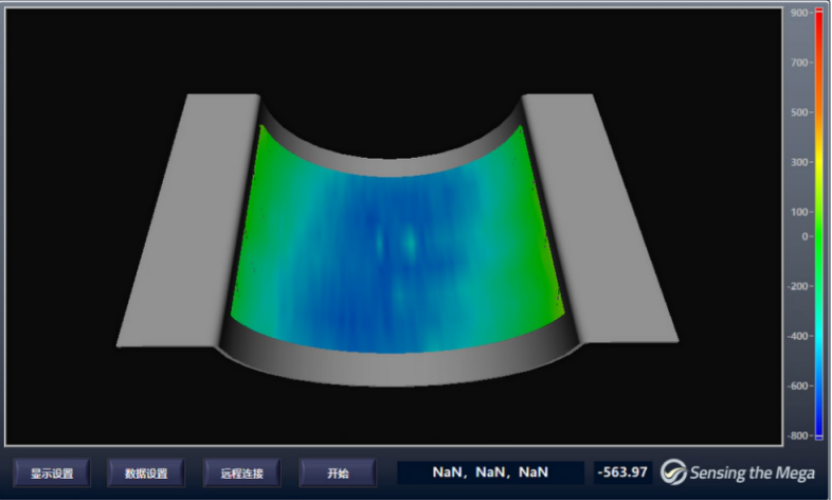

　　圆与圆柱：圆形线型适用于环向布设的光纤，重构后可直观展示环状结构的应变变化(图4);圆柱线型专为圆柱体轴向光纤设计，能将线形数据重构为弧面映射到模型(图5)。

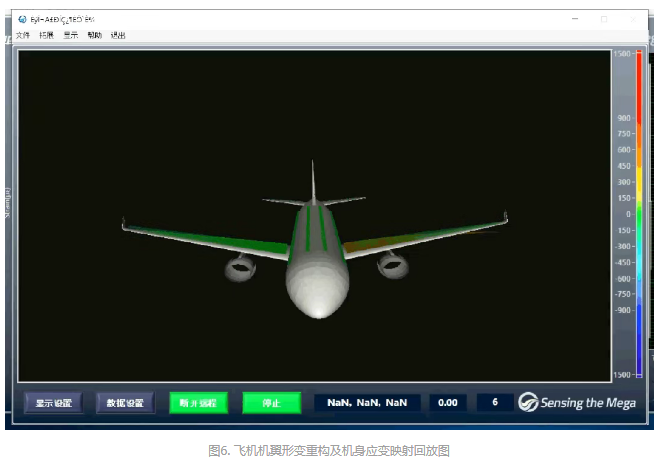

　　形变重构：图6为飞机机翼形变重构及应变映射回放图，在机翼上布设多段光纤，即可将光纤测试数据转换为形变并在三维重构软件中显示，让“数据变化”转化为“可视形变”。并可与其它类型的线形组合使用。

　　多通道数据融合：图7为四通道三维重构软件，软件支持多通道光纤数据同步展示，即同时将多组数据映射到多个3D模型，实现不同试验件的三维应变场对比分析。

　　传统数据表格或二维图表难以展现空间分布规律，而三维模型的颜色映射能让用户快速定位异常区域。

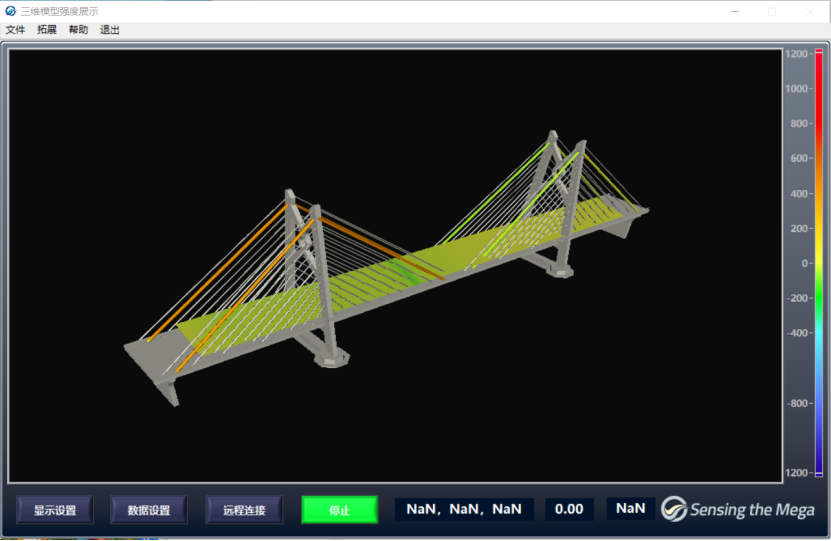

　　例如在桥梁监测中，软件可实时显示桥面各位置应变，工程师通过颜色梯度即可判断应力集中点，提前预警结构风险。

　　复合材料损伤监测：通过螺旋、弧形等线型适配复杂构件，精准捕捉材料内部微裂纹引发的应变突变。

　　电池温度监测：将圆柱线型与电池模型结合，实时显示电池壳体温度分布，预防热失控。

　　大型基建监测：在桥梁、大坝等结构中，多通道数据同步展示可对比不同区域的应变差异，评估整体结构稳定性。

　　实时性：TCP协议传输确保数据与物理变化同步，毫秒级响应满足动Kaiyun官方网站态监测需求。

　　可追溯性：txt数据回放功能支持历史数据复盘，便于分析结构变化趋势。

　　集成性：兼容其他光纤解调设备数据，通过网口接收信息，降低系统搭建成本。

　　昊衡科技的三维重构软件不仅是OFDR数据的“翻译官”，更是结构健康监测的“可视化大脑”。它通过灵活的线型设置、多通道数据融合和形变重构技术，将传感数据转化为直观的三维图像，大幅提升了缺陷定位精度和决策效率。

　　在未来，随着光纤传感技术的普及，这款软件将在工业检测、基建安全等领域发挥更重要的作用，推动分布式光纤传感从“数据采集”向“智能诊断” 跨越。
